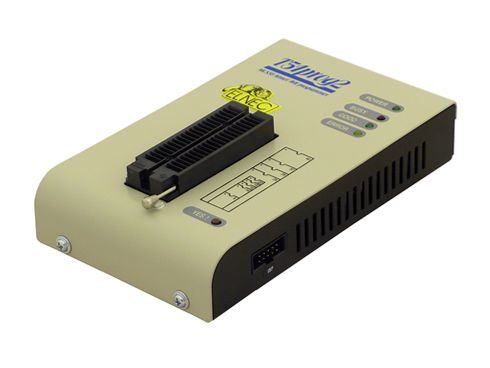

T51prog2



       USB arayüzlü ISP özellikli MCS51 ve Atmel AVR serisi için programlayıcı.

• Yazılımın 2.76 sürümü 150 üretici firmanın 10762 entegre devresini desteklemektedir. (27. 01. 2011)
• MCS51 ve Atmel AVR serisi mikrodenetleyiciler için küçük, hızlı ve güçlü bir programlayıcıdır.
• Seri EEPROM’ları da programlamaktadır.
• 40 bacak sürücülüdür. 40 bacağa kadar DIL entegrelerde kılıf adaptörü gerekmez.
• MCS51 ve AVR serisi entegre devreleri kart üzerinden sökmeden program yüklemeye elverişli ISP konnektörü.
• PC bağlantısı : USB 2.0 ve USB 1.1 uyumlu arayüz
• Windows 98’ten Windows 7 64-bit ‘e kadar tüm MS Windows sürümlerini destekleyen kullanışlı ve kolay program.
• CE uyumludur.

        ÖZELLİKLER

     GENEL

• Silikon teknolojisine ait her türden programlanabilir aygıtı o aileye özel programlama modülü olmaksızın programlayabilmektedir. Devre üzerinde programlama konnektörü yardımıyla ISP özellikli çipleri karttan sökmeden programlayabilme özelliği vardır.
• SmartProg2 salt bir program yükleme cihazı değil aynı zamanda da  statik RAM’lar için bir test cihazıdır.
• FPGA sürücülü tasarımı ve USB 2.0 arayüzü sayesinde yüksek hızlarda programlama yapılabilmektedir.

        DONANIM

• Güçlü TTL bacak sürüleri, her bacağın lojik seviyesinin ayrı ayrı H/L/pull_up/pull_down olabilmesini ve okunabilmesine de olanak tanımaktadır. Gelişmiş bacak sürücüler 1.8V’u da kapsayacak şekilde tasarlanmış olup hali hazırda günümüzün tüm gelişmiş düşük voltajlı entegrelerini de desteklemektedir.

• Programlayıcı, program yükleme işlemine başlamadan önce,entegrenin sokete yerleştirme (ters- düz) testini ve entegrenin bacaklarının soketle temasını da kontrol etmektedir. Aşırı akım koruma ve entegre imza baytı kontrolünün yanısıra uygulanan bu testlerle, operatör hatasından kaynaklanabilecek olası entegre devre hasarı en aza indirilebilmektedir.

• T51prog2, güç kaynağının en düşük ve en yüksek aralıklarında, çipe yüklenen programın aynı olup olmadığını test eder. Böylelikle en uç saha koşullarında dahi çipin aynı işi görmesini garanti eder.
• PLCC, SOIC, SSOP, TSOP, TSSOP, TQFP, QFN (MLF) ve diğer kılıfları destekleyen programlama soket adaptörleri mevcuttur.

        YAZILIM

• Programlayıcı kolay ve kullanışlı windows tabanlı PG4UW programıyla kontrol edilmektedir. Programlanacak entegrenin seçimi, model numarası, üretici firma, sınıfı üzerinden her şekilde yapılabilmektedir.

• Standard komutlar (okuma - read, boş/dolu - blank check, program - program, sağlama - verify,silme - erase) bazı test fonksiyonlarıyla (yerleştirme testi - insertion test, imza baytı kontrolü – signature byte check) ve özel fonksiyonlarla (otomatik artırma - autoincrement) güçlendirilmiştir.

• Popüler veri formatlarını desteklemektedir. Otomatik dosya formatı tanıma ve değiştirme özelliği vardır.

• Otomatik artırma fonksiyonunu kullanarak her programlanan entegreye bir seri numarası yüklenebilir veya seri numarası yüklenmiş entegrenin seri numaraları okunabilir.

• Yazılım, programlanan entegre devreye ait bir çok yararlı bilgiyi de içermektedir. Entegreye ait mevcut tüm kılıf tiplerinin teknik çizimleri verildiği gibi, entegre üzerindeki etiketlemenin neyi ifade ettiği, ön ek ve son eklerin neye karşılık geldiği belirtilmektedir.

• Yazılım, ISP uygulaması (karttan sökmeden devre üzerindeyken programlama) için tüm bilgiyi içermektedir. Seçilen entegrenin  T51prog2’nin ISP konnektörüne nasıl bağlanacağı ,  tavsiye edilen örnek devre  ve gereken diğer bilgiler yazılımla birlikte verilmektedir.

        PROGRAMLANAN ENTEGRE DEVRELER

   ZIF sokette

• Mikrodenetleyiciler 51 serisi : 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, LPC serisi, Atmel W&M, Intel, Philips, SST, Winbond (*1)
• Mikrodenetleyiciler Atmel AVR: ATtiny, AT90Sxxx, ATmega serisi (parallel ve seri mod), (*1)
• Seri E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx serisi

    ISP konnektör

• Mikrodenetleyiciler Atmel : AT89Sxxx, AT90Sxxxx, ATtiny, ATmega serisi
• Mikrodenetleyiciler Philips: LPC serisi

Not:
• (*1) DIP kılıflı olmayanlar ve 40 bacaktan fazla bacaklı entegreler için soket adaptörleri mevcuttur.

  Programlama hızı

      YAZILIM

• Algoritmalar: Sadece üretici tarafından algoritmalar kullanılmaktadır.
• Algoritma güncellemesi: Yazılım güncellemeleri ortalama 4 haftada bir yapılmakta olup ücretsizdir.

       Yazılım işlemleri

Standart:

• Modele, üretici firmaya ve türüne göre akıllı entegre seçimi
• Boş-dolu kontrolü, okuma, sağlama
• programlama
• silme
• Konfigürasyon ve güvenlik biti programlama
• illegal bit testi
• checksum

Entegre fiziksel güvenliği :

• Yerleştirme - ters yerleştirme testi
• Bacak temas kontrolü
• ID byte kontrolü

Özel:

• Seri numarası kodlama (artan mod)
• istatistik
• sayıcıyla çalışma

       Tampon işlemleri

• view/edit, find/replace
• fill/copy, move, byte swap, word/dword split
• checksum (byte, word)
• print

       Desteklenen dosya formatları

• formatsız (ham) binary
• HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

       PC SİSTEM GEREKSİNİMLERİ

• Windows 98’ten Windows 7 64-bit ‘e kadar herhangi bir MS Windows işletim sistemi
• En az bir tane USB 2.0 uyumlu USB portu

      ÇALIŞMA SINIRLARI

• 15..20V DC, max. 0.5A
• Güç tüketimi: Aktifken maks. 6W active, uykudayken 1.4W
• Ölçüler: 160x95x35 mm (6.3x3.7x1.4 inch)
• Ağırlık: 500g (1.98 lb)
• Çalışma sıcaklığı:  5°C ÷ 40°C (41°F ÷ 104°F)

       PC PAKET İÇERİĞİ

• T51prog2 program yükleme cihazı
• SMPS güç kaynağı 15V DC/500mA ve güç kablosu
• USB kablosu
• ISP kablosu – 10’lu
• Arıza teşhis POD’u – ZIF soket
• ZIF soket için tozdan koruma kapağı
• Kullanım kılavuzu (CD’de - İngilizce ve Türkçe)
• Programlama yazılımı – PG4UW
• Karton kutu

       PC MÜŞTERİ DESTEK HİZMETLERİ

• Yeni entegre isteği (AlgOR Service)

T51prog2’ye yeni entegre devrelerin eklenmesini her zaman talep edebilrisiniz. Ayrıntılar için AlgOR (Algorithm On Request) bağlantısına bakınız.

• Ömür boyu ücretsiz yazılım güncelleme

ELNEC cihazlarında kullanılan kontrol yazılımının – PG4UW -  en sonsürümüne ücretsiz olarak bu bağlantıdan ulaşabilirsiniz.

• Ücretsiz teknik destek

Web form/ e-posta tabanlı teknik destek servisi, genellikle birkaç saat içinde, en geç takip eden iş günü içinde sorularınızı yanıtlamaktadır.

• Garanti

1 yıl fabrikasyon hatalarına karşı garantilidir.
