SmartProg2

SmartProg2

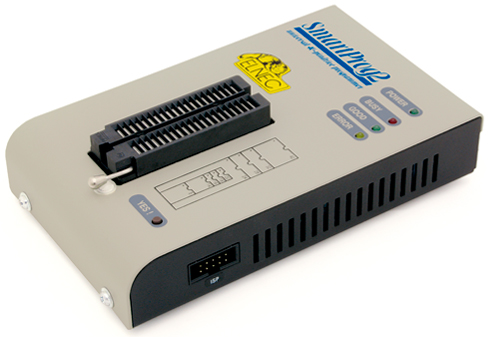

       USB arayüzlü ISP özellikli universal programlayıcı.

  • Yazılımın 3.56 sürümü 252 üretici firmanın 37355 entegre devresini desteklemektedir. (30.01.2020)
  • Küçük, hızlı ve güçlü bir universal programlayıcıdır.
  • 40 bacak sürücülüdür. 40 bacağa kadar DIL entegrelerde kılıf adaptörü gerekmez.
  • Entegre devreyi kart üzerinden sökmeden program yüklemeye elverişli ISP konnektörü.
  • PC bağlantısı : USB 2.0 ve USB 1.1 uyumlu arayüz
  • Windows 98’ten Windows 7 64-bit ‘e kadar tüm MS Windows sürümlerini destekleyen kullanışlı ve kolay program.
  • CE uyumludur.

        ÖZELLİKLER

     GENEL

  • Silikon teknolojisine ait her türden programlanabilir aygıtı o aileye özel programlama modülü olmaksızın programlayabilmektedir. Devre üzerinde programlama konnektörü yardımıyla ISP özellikli çipleri karttan sökmeden programlayabilme özelliği vardır.
  • SmartProg2 salt bir program yükleme cihazı değil aynı zamanda da  statik RAM’lar için bir test cihazıdır.
  • FPGA sürücülü tasarımı ve USB 2.0 arayüzü sayesinde yüksek hızlarda programlama yapılabilmektedir.

        DONANIM

  • Güçlü TTL bacak sürüleri, her bacağın lojik seviyesinin ayrı ayrı H/L/pull_up/pull_down olabilmesini ve okunabilmesine de olanak tanımaktadır. Gelişmiş bacak sürücüler 1.8V’u da kapsayacak şekilde tasarlanmış olup hali hazırda günümüzün tüm gelişmiş düşük voltajlı entegrelerini de desteklemektedir.
  • Programlayıcı, program yükleme işlemine başlamadan önce,entegrenin sokete yerleştirme (ters- düz) testini ve entegrenin bacaklarının soketle temasını da kontrol etmektedir. Aşırı akım koruma ve entegre imza baytı kontrolünün yanısıra uygulanan bu testlerle, operatör hatasından kaynaklanabilecek olası entegre devre hasarı en aza indirilebilmektedir.
  • SmartProg2, güç kaynağının en düşük ve en yüksek aralıklarında, çipe yüklenen programın aynı olup olmadığını test eder. Böylelikle en uç saha koşullarında dahi çipin aynı işi görmesini garanti eder.
  • PLCC, SOIC, SSOP, TSOP, TSSOP, TQFP, QFN (MLF) ve diğer kılıfları destekleyen programlama soket adaptörleri mevcuttur.

        YAZILIM

  • Programlayıcı kolay ve kullanışlı windows tabanlı PG4UW programıyla kontrol edilmektedir. Programlanacak entegrenin seçimi, model numarası, üretici firma, sınıfı üzerinden her şekilde yapılabilmektedir.
  • Standard komutlar (okuma - read, boş/dolu - blank check, program - program, sağlama - verify,silme - erase) bazı test fonksiyonlarıyla (yerleştirme testi - insertion test, imza baytı kontrolü – signature byte check) ve özel fonksiyonlarla (otomatik artırma - autoincrement) güçlendirilmiştir.
  • popüler veri formatlarını desteklemektedir. Otomatik dosya formatı tanıma ve değiştirme özelliği vardır.
  • Otomatik artırma fonksiyonunu kullanarak her programlanan entegreye bir seri numarası yüklenebilir veya seri numarası yüklenmiş entegrenin seri numaraları okunabilir.
  • Yazılım, programlanan entegre devreye ait bir çok yararlı bilgiyi de içermektedir. Entegreye ait mevcut tüm kılıf tiplerinin teknik çizimleri verildiği gibi, entegre üzerindeki etiketlemenin neyi ifade ettiği, ön ek ve son eklerin neye karşılık geldiği belirtilmektedir.
  • Yazılım, ISP uygulaması (karttan sökmeden devre üzerindeyken programlama) için tüm bilgiyi içermektedir. Seçilen entegrenin  SmartProg2’nin ISP konnektörüne nasıl bağlanacağı ,  tavsiye edilen örnek devre  ve gereken diğer bilgiler yazılımla birlikte verilmektedir.

        PROGRAMLANAN ENTEGRE DEVRELER

   ZIF sokette
  • EPROM: NMOS/CMOS, 27xxx and 27Cxxx serisi , 8/16 bit veri genişliği, LV serisi tam desteği  (*1*2)
  • EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx serisi , 8/16 bit veri genişliği, LV serisi tam desteği (*1*2)
  • Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx serisi , 8/16 bit veri genişliği, LV serisi tam desteği (*1*2)
  • Serial E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 25Bxxx, 25Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 25Qxxx, 85xxx, 93Cxxx serisi , AT88SCxxx, LV serisi tam desteği  (*1)
  • Konfigürasyon (EE)PROM: XCFxxx, 37LVxx, XC17xxxx, EPCxxx, AT17xxx, LV serisi dahildir
  • NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x serisi
  • PLD: serisi : Atmel, AMD-Vantis, Cypress, ICT, Lattice, NS, ... (*1)
  • Mikrodenetleyiciler 51 serisi : 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, 89LSxxx, 89LPxxx, LPC serisi  from Atmel, Atmel W&M, Intel, Philips, SST, Winbond (*1*2)
  • Mikrodenetleyiciler Atmel AVR: rady AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, (*1*2)
  • Mikrodenetleyiciler Cypress: CY8Cxxxxx
  • Mikrodenetleyiciler ELAN: EM78Pxxx
  • Mikrodenetleyiciler EM Microelectronic: 4 and 8 bit serisi
  • Mikrodenetleyiciler Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, dsPIC serisi , 8-40 bacak (*1*2)
  • Mikrodenetleyiciler Scenix (Ubicom): SXxxx serisi
  • Mikrodenetleyiciler Silicon Laboratories(Cygnal): C8051 serisi
  • Mikrodenetleyiciler diğer: ASP, Macronix, Princeton, EXODUS Microelectronic, Goal, Ramtron, Topro, VersaChips, Winbond
    ISP konnektör
  • Seri E(E)PROM: IIC serisi , MW serisi , SPI serisi , KEELOQ serisi , serial data Flash
  • Mikrodenetleyiciler Atmel AVR: AT89Sxxx, AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, AT89LSxxx, AT89LPxxx
  • Mikrodenetleyiciler Cypress: CY8C2xxxx
  • Mikrodenetleyiciler Elan: EM78Pxxx
  • Mikrodenetleyiciler EM Microelectronic: 4 and 8 bit serisi
  • Mikrodenetleyiciler Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, dsPIC serisi
  • Mikrodenetleyiciler Philips: LPC serisi
  • Mikrodenetleyiciler Silicon Laboratories(Cygnal): C8051 serisi
    Not:
  • (*1) DIP kılıflı olmayanlar için soket adaptörleri mevcuttur.
  • (*2) 40 bacaktan fazla bacaklı entegreler için kısıtlı çeşit soket adaptörü mevcuttur. 40 bacaktan fazla bacaklı entegrelerle sıklıkla çalışmanız gerekecekse, daha güçlü cihazlar olan BeeProg2 ya da BeeProg+ tercih etmenizi öneririz.

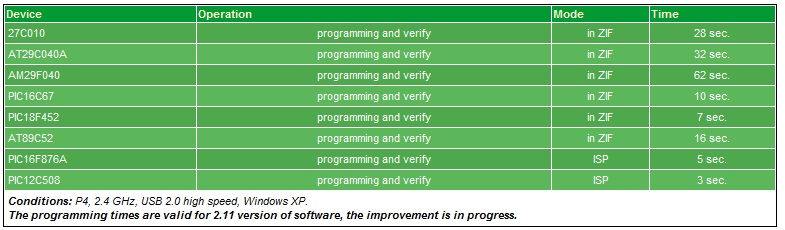

     Programlama hızı

    Entegre testi

    • Statik RAM: 116 .. 624000

    Kılıf tipleri

    • Mevcut ZIF sokette, 40 bacağa kadar DIP kılıflı her entegre devre.
    • DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP vb. tüm kılıf tiplerini gerektiğinde programlama soket adaptörleri yardımıyla desteklemektedir.
    • 40 bacağa kadar DIP olmayan entegreleri universal programlama adaptörleri(*) aracılığıyla destekler.
    • (*) Elnec PG4UW programında, ilgili entegre için belirtilen, kendi üretimi olan programlama adaptörü modeli kullanılmadığında sorumluluk kabul etmemektedir.

           YAZILIM

    • Algoritmalar: Sadece üretici tarafından algoritmalar kullanılmaktadır.
    • Algoritma güncellemesi: Yazılım güncellemeleri ortalama 4 haftada bir yapılmakta olup ücretsizdir.

           Yazılım işlemleri

    Standart:

    • Modele, üretici firmaya ve türüne göre akıllı entegre seçimi
    • Boş-dolu kontrolü, okuma, sağlama
    • programlama
    • silme
    • Konfigürasyon ve güvenlik biti programlama
    • illegal bit testi
    • checksum

    Entegre fiziksel güvenliği :

    • Yerleştirme - ters yerleştirme testi
    • Bacak temas kontrolü
    • ID byte kontrolü

    Özel:

    • Seri numarası kodlama (artan mod)
    • istatistik
    • sayıcıyla çalışma

           Tampon işlemleri

    • view/edit, find/replace
    • fill/copy, move, byte swap, word/dword split
    • checksum (byte, word)
    • print

           Desteklenen dosya formatları

    • formatsız (ham) binary
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

           PC SİSTEM GEREKSİNİMLERİ

    • Windows 98’ten Windows 7 64-bit ‘e kadar herhangi bir MS Windows işletim sistemi
    • En az bir tane USB 2.0 uyumlu USB portu

          ÇALIŞMA SINIRLARI

    • 15..20V DC, max. 0.5A
    • Güç tüketimi: Aktifken maks. 6W active, uykudayken 1.4W
    • Ölçüler: 160x95x35 mm (6.3x3.7x1.4 inch)
    • Ağırlık: 500g (1.98 lb)
    • Çalışma sıcaklığı:  5°C ÷ 40°C (41°F ÷ 104°F)

           PC PAKET İÇERİĞİ

    • SmartProg2 program yükleme cihazı
    • SMPS güç kaynağı 15V DC/500mA ve güç kablosu
    • USB kablosu
    • ISP kablosu – 10’lu
    • Arıza teşhis POD’u – ZIF soket
    • ZIF soket için tozdan koruma kapağı
    • Kullanım kılavuzu (CD’de - İngilizce ve Türkçe)
    • Programlama yazılımı – PG4UW
    • Karton kutu

           PC MÜŞTERİ DESTEK HİZMETLERİ

    SmartProg2’e yeni entegre devrelerin eklenmesini her zaman talep edebilrisiniz. Ayrıntılar için AlgOR (Algorithm On Request) bağlantısına bakınız.

    • Ömür boyu ücretsiz yazılım güncelleme

    ELNEC cihazlarında kullanılan kontrol yazılımının – PG4UW -  en sonsürümüne ücretsiz olarak bu bağlantıdan ulaşabilirsiniz.

    • Ücretsiz teknik destek

    Web form/ e-posta tabanlı teknik destek servisi, genellikle birkaç saat içinde, en geç takip eden iş günü içinde sorularınızı yanıtlamaktadır.

    • Garanti

    2 yıl fabrikasyon hatalarına karşı garantilidir.
